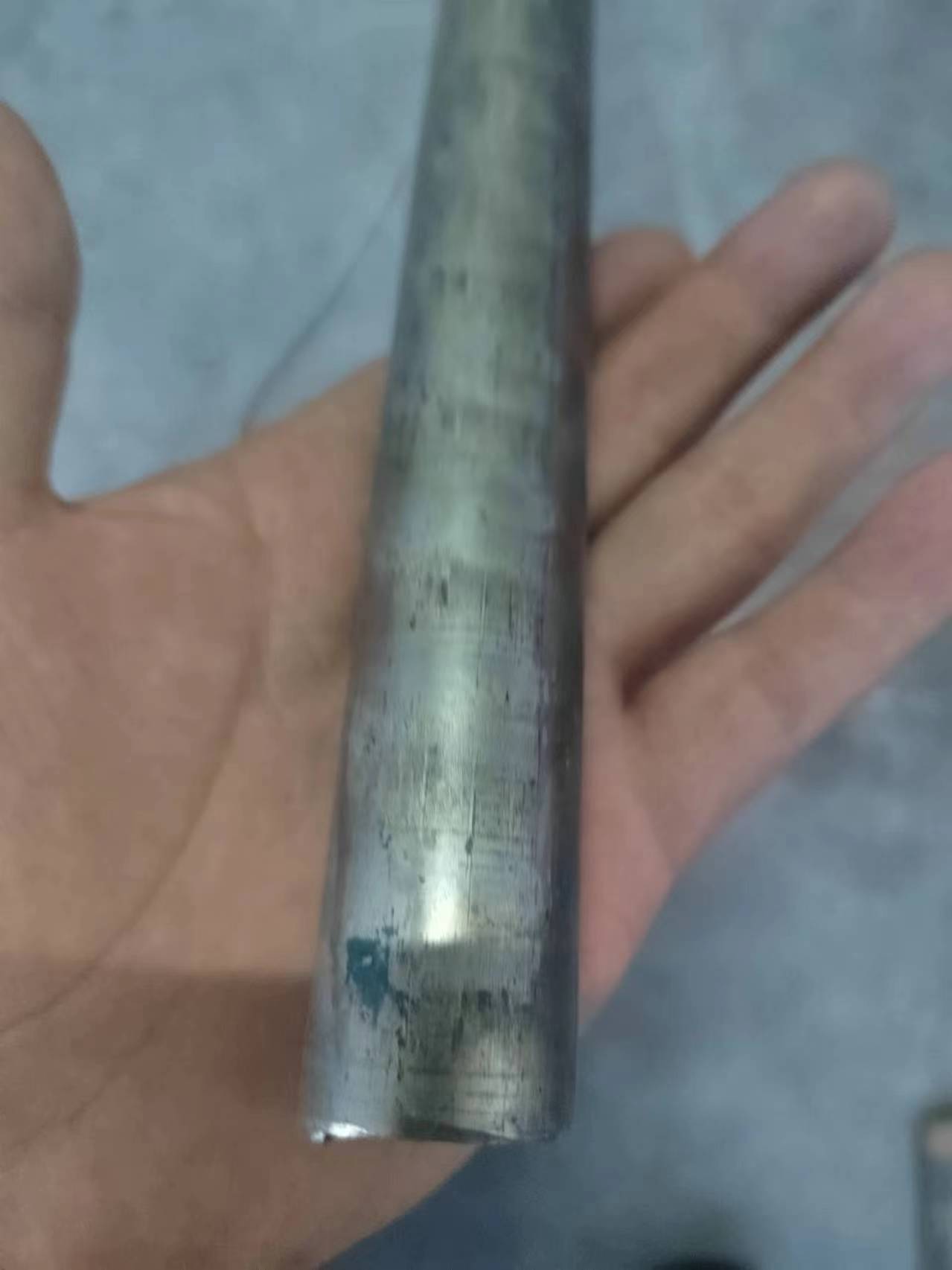

CUSn12錫青銅棒

錫青銅除了含有3%~14%錫，此外還常常加入磷、鋅、鉛等元素。是人類應(yīng)用早的合金，至今已有約4000年的使用歷史。它耐蝕、耐磨，有較好的力學(xué)性能和工藝性能，并能很好地焊接和釬焊，沖擊時不產(chǎn)生火花。分為加工錫青銅和鑄造錫青銅。用于壓力加工的錫青銅含錫量低于6%~7%，鑄造錫青銅的含錫量為10%~14%。常用牌號有QSn4-3，QSn4.4-2.5，QSn7-0.2，ZQSn10，ZQSn5-2-5，ZQSN6-6-3等。錫青銅是鑄造收縮率小的有色金屬合金，可用來生產(chǎn)形狀復(fù)雜、輪廓清晰、氣密性要求不高的鑄件。錫青銅在大氣、海水、淡水和蒸汽中十分耐蝕，廣泛用于蒸汽鍋爐和海船零件。含磷錫青銅具有良好的力學(xué)性能，可用作高精密工作母機的耐磨零件和彈性零件。含鉛錫青銅常用作耐磨零件和滑動軸承，含鋅錫青銅可作高氣密性鑄件。

錫青銅的凝固范圍大，枝晶偏析嚴重;凝固時不易形成集中縮孔，體積收縮很小;鑄錠中易出現(xiàn)錫的逆偏析，嚴重時鑄錠表面可見到白色斑點(8相析出)，甚至出現(xiàn)富錫顆粒，一般稱為錫汗(tinsweat)，改進鑄造方法和工藝條件可減輕逆偏析程度;液態(tài)合金中，錫易生成硬脆的夾雜物Sn02，熔煉要充分脫氧，防止由于夾雜物引起的合金力學(xué)性能的降低;對過熱和氣體的敏感性很小，能很好地焊接和釬焊;沖擊時不發(fā)生火花，無磁性、耐寒，并有的耐磨性。工業(yè)用錫青銅的錫含量一般在3%~14%之間，但變形錫青銅的錫含量不超過8%。

錫青銅優(yōu)良的磨擦性特性，具有適中的強度，抗咬合性好，良好的加工性，適中的抗腐蝕能力。錫青銅材質(zhì)的軸承，墊圈，襯套，汽車配件，主軸軸承，機床軸承，起重機軸承，耳軸軸承，輥頸軸承，軋機軸承，燃油泵襯套，水泵軸套，柴油機活塞銷襯套，鍛壓肘節(jié)桿軸承，填料箱液壓機，液壓機主襯里，泵葉輪，通用襯套，管件，泵裝置，外球面軸承，等等。

是一種高錫青銅，適用于鑄造。在造船、化工、機械、儀表等工業(yè)中廣泛應(yīng)用，主要用于制造軸承、軸套等耐磨零件和彈簧等彈性元件以及抗蝕、抗磁零件等。根據(jù) CC483K（CuSn12-C）是德國標準高錫青銅，符合DIN EN 1982-2016標準。，CuSn12-C-GS還用于生產(chǎn)銅棒、銅板和銅線等。
