資質(zhì)CMA/CNAS報(bào)告形式電子報(bào)告/紙質(zhì)報(bào)告檢測(cè)周期3~5個(gè)工作日

關(guān)于塑料拉伸的國(guó)家標(biāo)準(zhǔn)主要有以下這些：
GB/T 1040《塑料拉伸性能的測(cè)定》：這是核心國(guó)家標(biāo)準(zhǔn)，分為多個(gè)部分。
第 1 部分：總則：規(guī)定了在規(guī)定條件下測(cè)定塑料和復(fù)合材料拉伸性能的一般原則，包括試驗(yàn)原理、術(shù)語(yǔ)定義及通用要求等。
第 2 部分：模塑和擠塑塑料的試驗(yàn)條件：明確了模塑和擠塑塑料進(jìn)行拉伸性能測(cè)定的具體試驗(yàn)條件與數(shù)據(jù)處理方法。
第 3 部分：薄膜和薄片的試驗(yàn)條件：針對(duì)薄膜和薄片類(lèi)塑料的拉伸性能測(cè)試，規(guī)定了相應(yīng)的試驗(yàn)條件等內(nèi)容。
第 4 部分：各向同性和正交各向異性纖維增強(qiáng)復(fù)合材料的試驗(yàn)條件：適用于各向同性和正交各向異性纖維增強(qiáng)復(fù)合材料的拉伸性能測(cè)定。
第 5 部分：?jiǎn)蜗蚶w維增強(qiáng)復(fù)合材料的試驗(yàn)條件：規(guī)定了單向纖維增強(qiáng)復(fù)合材料拉伸性能測(cè)試的相關(guān)條件。
GB/T 11546-1989《塑料拉伸蠕變測(cè)定方法》：規(guī)定了塑料拉伸蠕變的測(cè)定方法，用于研究塑料材料在長(zhǎng)時(shí)間恒定拉伸負(fù)荷作用下的蠕變性能。
GB/T 13525-1992《塑料拉伸沖擊性能試驗(yàn)方法》：該標(biāo)準(zhǔn)規(guī)定了塑料拉伸沖擊性能的試驗(yàn)方法，以評(píng)估塑料材料在高速拉伸沖擊載荷下的性能。
GB/T 16421-1996《塑料拉伸性能小試樣試驗(yàn)方法》：適用于采用小尺寸試樣對(duì)塑料拉伸性能進(jìn)行測(cè)定，在某些特定情況下，如材料量有限或需要對(duì)小部件進(jìn)行測(cè)試時(shí)使用。
GB/T 1447-2005《纖維增強(qiáng)塑料拉伸性能試驗(yàn)方法》：針對(duì)纖維增強(qiáng)塑料，規(guī)范了其拉伸性能的試驗(yàn)方法，包括試樣制備、試驗(yàn)設(shè)備、試驗(yàn)步驟以及結(jié)果計(jì)算等方面。
GB/T 3354-1999《定向纖維增強(qiáng)塑料拉伸性能試驗(yàn)方法》：用于測(cè)定定向纖維增強(qiáng)塑料的拉伸性能，對(duì)這類(lèi)材料的拉伸測(cè)試進(jìn)行了詳細(xì)規(guī)定。

5 篇資料


人工加速老化試驗(yàn)
光老化試驗(yàn)（模擬紫外線(xiàn)輻射）
紫外（UV）老化試驗(yàn)：
原理：使用紫外燈（如 UVA-340、UVB-313）發(fā)射特定波長(zhǎng)紫外線(xiàn)（280~400nm），配合冷凝或噴水模擬晝夜溫差與雨水侵蝕。
設(shè)備：紫外老化試驗(yàn)箱（如 QUV 設(shè)備），典型條件：UVB-313 燈，波長(zhǎng) 295~313nm，輻照度 0.89W/m2@310nm，冷凝階段溫度 50℃，噴水階段溫度 60℃。
標(biāo)準(zhǔn)：GB/T 16422.3-2014，適用于評(píng)估塑料耐候性（如戶(hù)外管材、涂料）。
氙燈老化試驗(yàn)：
原理：氙燈發(fā)射全光譜（290~2500nm），更接近自然光，通過(guò)濾光片調(diào)節(jié)光譜分布（如窗玻璃濾光、日光濾光）。
設(shè)備：氙燈老化箱（如 Ci65 設(shè)備），典型條件：輻照度 550W/m2@300~400nm，溫度 65℃±3℃，濕度 65%±5%，周期 120min（102min 光照 + 18min 噴水）。
標(biāo)準(zhǔn)：GB/T 16422.2-2014，適用于汽車(chē)內(nèi)飾、建筑塑料等需耐全光譜輻射的材料。


FRP 拉伸強(qiáng)度的測(cè)試方法與標(biāo)準(zhǔn)
測(cè)試需遵循國(guó)際或行業(yè)標(biāo)準(zhǔn)，典型流程及標(biāo)準(zhǔn)如下：
試樣制備
試樣形狀：常用啞鈴型或矩形，需確保夾持端不提前破壞。
尺寸：如 ASTM D3039 標(biāo)準(zhǔn)中，試樣寬度 12.7 mm，標(biāo)距 50 mm。

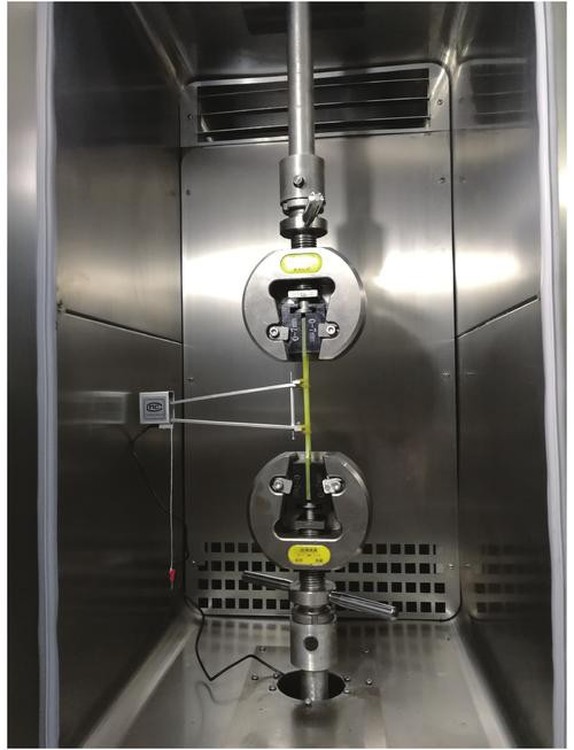

測(cè)試設(shè)備與條件
材料試驗(yàn)機(jī)，加載速率通常為 2-5 mm/min，需控制環(huán)境溫度和濕度。
關(guān)鍵標(biāo)準(zhǔn)對(duì)比
標(biāo)準(zhǔn)體系 適用范圍 測(cè)試要點(diǎn)
ASTM D3039 聚合物基復(fù)合材料 規(guī)定試樣尺寸、加載速率及數(shù)據(jù)處理方法
ISO 527-4 纖維增強(qiáng)塑料 區(qū)分單向和多向增強(qiáng)材料的測(cè)試要求
GB/T 1447-2005 中國(guó)國(guó)家標(biāo)準(zhǔn) 等效采用 ISO 527，側(cè)重玻璃纖維增強(qiáng)塑料

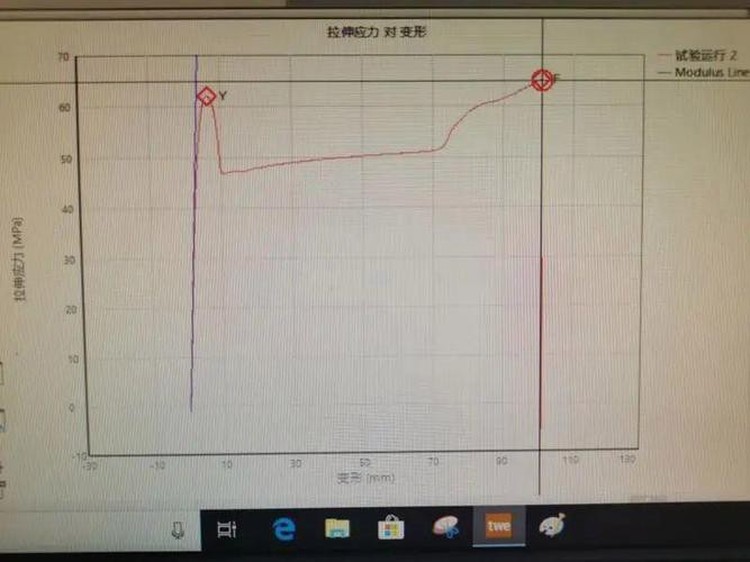

數(shù)據(jù)計(jì)算
拉伸強(qiáng)度（σ）= 斷裂載荷（F）/ 試樣原始截面積（A）。
