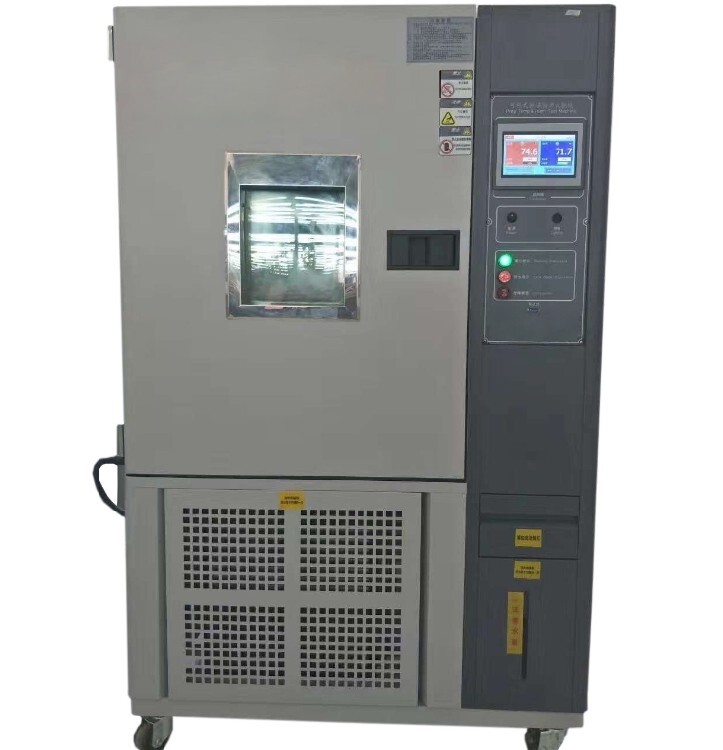

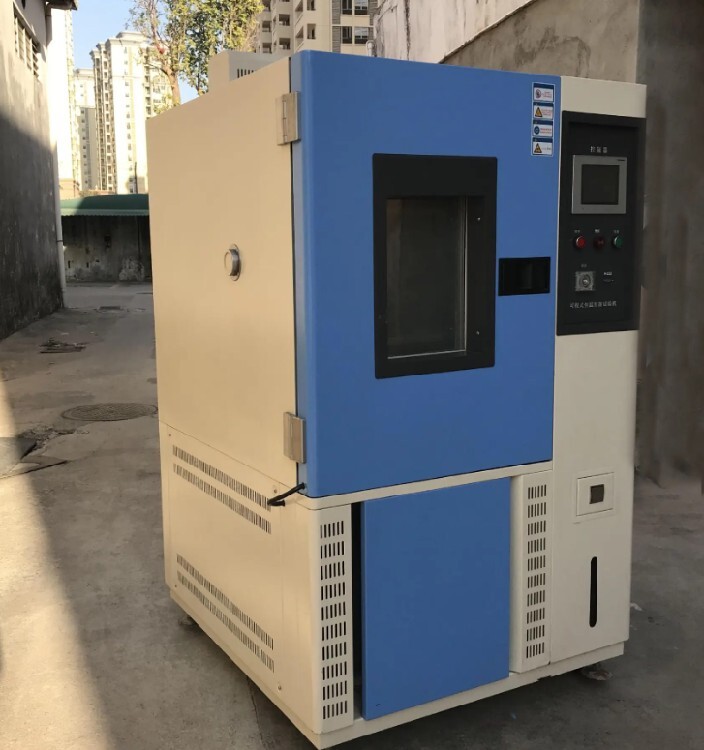

設備結構

(1) 試驗箱箱體為整體結構形式，制冷系統位于箱體后下部，控制系統位于試驗箱的上部。

(2)工作室一端的風道夾層內，分布加熱器、制冷蒸發器、風葉等裝置；試驗箱左側設有Ф50電纜孔，試驗箱為單開門(不銹鋼嵌入式門拉手)

(3)采用雙層耐高溫硅橡膠密封，可有效試驗箱溫度的流失

(4)箱門上設有觀察窗、防霜裝置及可開關控制的照明燈。觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜加熱除霜。照明燈采用進口品牌飛利浦燈管，可有效的觀察工作室內的試驗變化。

在試驗室內完整而地再現自然界存在的環境條件是可望而不可及的事情。但是，在一定的容差范圍之內，人們完全可以正確而近似地模擬工程產品在使用、貯存、運輸?shù)冗^程中所經受的外界環境條件，這段話用工程的語言概括，就是“試驗設備所創造的圍繞被試產品周邊的環境條件（含平臺環境）應該滿足產品試驗規范所規定的環境條件及其容差的要求”。如用于軍工產品試驗的溫度箱不僅要滿足國軍標GJB150.3-86、GJB150.4-86中根據不同類型產品所規定的高溫、低溫的試驗量值、試驗時間，同時也應滿足試驗規范中對溫度場的均勻性和溫度控制精度的要求。只有這樣，才能在環境試驗中環境條件的再現性。

任何一臺環境試驗設備所提供的環境條件是可觀測的和可控制的，這不僅是為了使環境參數限制在一定的容差范圍之內，試驗條件的再現性和重復性要求，而且從產品試驗的安全出發也是的，以便防止因環境條件失控導致被試產品的損壞，帶來不必要的損失。目前各種試驗規范中大體要求參數測試的精度不應低于試驗條件允許誤差的三分之一。

將被試產品（元器件、組件、部件或整機）置入氣候環境箱進行試驗時，為了被試產品周圍氣氛能滿足試驗規范所規定的環境條件，氣候箱工作空間尺寸與被試產品外廓尺寸之間應遵循以下幾點規定：

a、被試產品的體積（W×D×H）不得超過試驗箱有效工作空間的（20-35）（推薦選用20）。對于在試驗中發熱的產品推薦選用不大于30 。

b、被試產品的迎風斷面積與該斷面上試驗箱工作腔總面積之比不大于（35-50）（推薦選用35）。

c、被試產品外廓表面距試驗箱壁的距離至少應保持100-150mm，（推薦選用150mm）。

在高溫試驗中，如溫度變化達不到試驗溫度值時，可以檢查電器系統，逐一排除故障。如溫度升得很慢，就要查看風循環系統，看一下風循環的調節擋板是否開啟正常，反之，就檢查恒溫恒濕試驗機風循環的電機運轉是否正常。如溫度過沖厲害那么就需要整定PID的設置參數。如果溫度直接上升，過溫保護，那么，控制器出故障，須更換控制儀表。

低溫達不到試驗的指標，那你就要觀察溫度的變化，是溫度降的很慢，還是溫度到一定值后溫度有回升的趨勢，前者就要檢查一下，做低溫試驗前是否將工作室烘干，使工作室保持干燥后再將試驗樣品放入工作室內再做試驗，工作室內的試驗樣品是否放置的過多，使工作室內的風不能充分循環，在排除上述原因后，就要考慮是否是制冷系統中的故障了，轉子泵這樣就要請廠家的人員進行檢修。后者的現象是設備的使用環境不好所致，恒溫恒濕試驗機放置的環境溫度，放置的位置(箱體后與墻的距離)要滿足要求(在設備操作使用說明中都有規定)。
