SZS燃氣(液化氣,重油,)蒸汽鍋爐所有的受壓元件與鍋筒中心對稱，鍋爐采用全濕背式結構，以的內筒和偏心火箱的結構，其有利于提供足夠的輻射受熱面。而對流受熱面有二回程和三回程的管束構成。回燃室前管板采用與爐膽連接， ..（一） 三回程結構

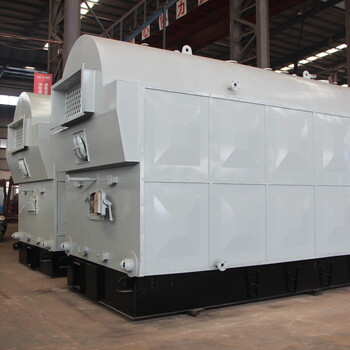

W N S××－××－Q（Y）系列全自動燃油燃氣蒸汽鍋爐，均采用為鍋殼式三回程、全濕背結構。燃料在爐膽內微正壓燃燒，高溫煙氣沿爐膽向后經回燃室進入煙道管束，經壓迫式前煙箱轉折180°進入二管束，經過對流換熱后排入大氣。 SZS4噸燃氣蒸汽鍋爐廠家
我們利用中心對稱的三回程結構的設計思想，設計容量較大的三回程蒸汽鍋爐。這種鍋爐大的特點：所有的受壓元件與鍋筒中心對稱，鍋爐采用全濕背式結構，以的內筒和偏心火箱的結構，其有利于提供足夠的輻射受熱面。而對流受熱面有二回程和三回程的管束構成。回燃室前管板采用與爐膽連接，回燃室后管板采用橢球形封頭和管板。二回程和三回程轉煙室構成了前煙箱，此出煙煙溫已低于500℃。因此，前煙箱的結構采用輕形結構的耐火保溫材料。后煙箱煙氣出口布置在沿筒體縱軸的方向，不僅可以縮短爐體長度；又可以避免煙囪放在垂直于筒體縱軸線的方向上，在鍋爐啟動停止時冷凝水腐蝕鍋爐本體。這種鍋爐的設計主要考慮了鍋爐檢修和穩定的原則。鍋爐回水進口內設置的混水裝置，回水先沖刷煙管管束，再接觸爐膽，提高了回水接觸爐膽的水溫。避免了局部產生過冷沸騰的現象。爐水在燃燒煙氣高溫部分的下層，低溫在上部流動.就熱對流而言，已達到佳的結構設計。蒸汽鍋爐也達到大的汽化空間，加之后部加上隔板導致循環水流經回燃室的高溫表面，使之合理均勻傳熱.確?；厝际业墓馨灏踩\行。 .本系列鍋爐采用波形爐膽，既強化了煙氣的擾動，又增大了輻射傳熱面積；既增加了爐膽的剛度，又有效的減弱了爐膽的膨脹應力；既增強傳熱效果，又促進為燃料在爐膛內的燃燒。
（三） 煙管與管板的焊接工藝
采用先預脹再全焊，然后再脹接的工藝，既防止了管間隙腐蝕，又增強了焊接強度。
（四） 對稱活動鉸接前、后煙門
開啟方便，便于檢修，清理。
本系列鍋爐結構緊湊，安裝運輸方便。出廠前經過熱態調試，不管在開機率還是在運行中都能穩定運行。本系列鍋爐配有進口補水泵和燃燒器，全自動程序控制，自動化程度高?？墒瑰仩t達到佳的燃燒效果。
二、保護系統
●水位保護
蒸汽鍋爐配有二臺水泵，運行和備用。
鍋爐配套一至二只板式水位計，應經常相互比較，發現指示不一致的，須立即校正。水位計應每班進行沖洗，以確定其真實水位。同時還配有電極點水位平衡筒，可以準確的采集水位信號以發出報警或進行給水泵控制。
●壓力保護
a.蒸汽壓力保護
鍋爐壓力超過額定值時，需進行連鎖保護：方法是停爐，燃燒系統停止工作；也可改變火嘴，單段或雙段燃燒，亦可調節油量，從而降壓，確保鍋爐安全運行。
燃油(氣)蒸汽鍋爐壓力保護與水位一樣，采用多重保護:
① 壓力控制器
一般用二個壓力控制器，將壓力信號轉化為電氣信號的機電轉換裝置，它的功能將壓力高、低不同的信號輸給電氣開關，對外線路進行自動控制或連鎖保護。
常用壓力控制器及電接點壓力表，能使蒸汽壓力超壓報警，達到極切斷燃燒器；壓力控制器根據實際運行壓力調節單火或雙火燃燒；對于大型燃燒器，可根據壓力大小調節燃油量的大小，始終保持壓力穩定運行。
② 安全閥
安全閥是鍋爐保護中的后一道防線，在鍋爐壓力超過極，根據安全閥設計所配的整定壓力，排汽泄壓，確保鍋爐正常運行。
●溫度保護
溫度保護是鍋爐安全運行過程中的重要程序，對于蒸汽鍋爐溫度的調節及保護尤為重要；同時在熱水鍋爐超溫時達到調節保護作用。鍋爐常用的溫度保護裝置為雙金屬溫度控制器
