a.凈化自取新風系統
自取新風凈化循環機組冷熱盤管的回水總管上配置比例積分電動調節三通閥，新風入口風管、回風主管上設置溫、濕度傳感器；傳感器均需安裝在風管直管段 上，不得安裝于彎頭位置。
溫、濕度探頭采集到信號后傳遞給自動控制器，自動控制器再通過所設定的溫度、濕度要求來控制三通調節閥的開啟度、再熱的運行。
自動控制器實行濕度控制。在夏季工況下：新風與回風混合之后，通過機組的表冷盤管進行降溫除濕，再通過機組再熱加熱到設計的送風狀態點送風；在 冬季工況下：室外新風低于5℃時，新風經機組預熱到5℃后，通過盤管加熱到設定溫度值后，再通過加濕器加濕，直到溫、濕度滿足自動控制器設定的值送風。

用戶需求說明清單
編號 需求項目 具體內容
01 空調機組 1. 制劑車間濃摩機組。
2. 制劑車間小制丸機組。
3. 前處理車間粉碎機組。
4. 溫度要求：18℃~26℃。
5. 濕度要求：45%~65%。
6. 風量要求：額定風量，自動調節。
02 送風功能 1. 監測送風溫度。
2. 監測送度。
3. 監測送風壓力。
4. 監測送風風量，并可根據風量設定需求自動調節送風主電機頻率。
5. 送風高溫報警。
6. 送風消防防火閥開反饋和聯鎖。
03 回風功能 1. 監測回風溫度。
2. 監測回度。
3. 監測回風壓力。
4. 回風閥門調節及反饋。
5. 回風消防防火閥開及反饋。
04 新風功能 1. 新風閥門調節。
2. 新風閥門反饋。
05 主電機 1. 電機運行狀態反饋。
2. 電機故障狀態反饋。
3. 手自動狀態反饋。
4. 啟動、停止。
5. 頻率自動控制。
6. 頻率反饋。
07 表冷段 1. 冷凍水閥門調節。
2. 冷凍水閥門反饋。
08 加熱段 1. 蒸汽閥門調節。
2. 蒸汽閥門反饋。
09 加濕段 1. 蒸汽閥門調節。
2. 蒸汽閥門反饋。
10 壓差檢測 1. 初效濾網壓差。
2. 中效濾網壓差。
3. 風機段壓差。
11 硬件 1. PLC采用西門子200smart模塊。
2. 觸摸屏，西門子或國產品牌。
3. 電動調節水閥門，西門子品牌。
4. 電動調節蒸汽閥門，西門子品牌。
5. 風閥執行器，西門子品牌。
12 竣工資料 1. 竣工圖紙，包括施工設計說明、系統圖、接線圖原理圖、自控平面圖、功能點位表等。
2. 提供PLC調試程序和觸摸屏畫面。
13 文件和驗證要求 系統功能描述和主要參數表
組件和儀表清單
PID流程圖
現場安裝和施工圖紙及用料清單，在圖紙上能夠體現用料的、規格等參數。
電氣設計原理圖及布線圖
儀表的校驗證書
備件和易損件清單
控制系統軟件備份
調試報告
DQ方案
IQ方案
OQ方案

7.潔凈區采用凈化組合式空調機組，機組配備帶冷盤管和熱盤管，熱盤管兼顧夏季再熱使用，冬季加濕采用電極加濕器。
8.室外新風送入組合式空調機組，經處理后送入各潔凈室，各潔凈室回/排風再由下部排風口排出室外。
9、自動控制器實行溫度控制，在夏季工況下：新風進入凈化空調機組,在凈化空調機組中進行降溫除濕至機器露點，再通過輔助風管電加熱器加熱到設計的送風狀態點，送風。
10、排風機與凈化空調機組實現連鎖控制，即凈化空調機組開啟，所對應的潔凈區的排風機亦開啟，當凈化空調機組關閉后，所對應的排風機也相應的關閉。
16.缺風保護：在送風機前后設置缺風保護壓差開關，對加熱器、加濕器實現保護，即缺風保護壓差開關不接通，則上述加熱器、加濕器不得投入工作；且如果開機3分鐘后缺風保護壓差開關仍未接通，則發出缺風故障報警；
18、停機延時：需關閉和空調系統時，先關掉加熱、加濕、送風機延時3分鐘后關閉，以清除機組內殘留的余熱余濕；
19、過濾器壓差報警：在過濾器前后設置壓差開關，當過濾器前后壓差超過設定值時報警指示；
20、掉電保護：加熱電動調節閥/加濕器電動執行器均為斷電復位型，系統突然掉電時，可以自行關閉；

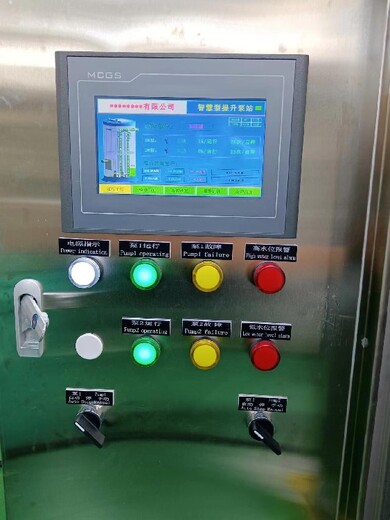

21、電氣安全保護：為機組安全可靠運行，機組控制柜提供以下安全保護功能：電機過載保護，電源、運行及過載報警指示，具有遠程/就地控制轉換功能；
22、防凍保護：有防凍措施和報警功能；
