通訊基站防雷解決方案
一、概述
現代移動通信技術正以的速度發展著，作為現代移動通信的通信基站，承受著惡劣的氣候條件。特別是城市以外的基站，大多都位于當 地海拔高的山頂，電源采用架空線上山，基站的接地系統在設計時也沒有得到足夠的重視，極易遭受直擊雷、感應雷及電源操作等多種過電壓的侵襲。近年來，由 于遭受雷擊造成設備損壞通信中斷的問題始終困擾著電信運營商。
二、引用標準
本方案在設計過程中參考了以下有關標準：
1、G057-94 建筑物防雷設計規范
2、YD5068-98 移動通信基站防雷與接地設計規范
3、YD5078-98 通信工程電源系統防雷技術規定
4、YDJ26-89 通信局（站）接地設計暫行技術規定
5、IEC、ITU及UL有關標準及規范
三、防雷器的配置
1、防直擊雷：在鐵塔頂部架設避雷針以保護天線不受直接雷擊，避雷針應通過立的引下線直接接入地網；在機房頂部構筑避雷帶，用不少于兩根的引下線接至地網，引下線間距應小于25米。
2、進入機房的電源線應采用金屬鎧裝電纜埋地，無金屬鎧裝層的電纜應穿鋼管埋地，埋地的長度應不小于15米。
3、電源線進入機房的級應采用通流量大的電源避雷器，如ZYSPD100K385B4型（8/20μs波形100KA）；第二級采用通流量 較大的電源防雷器，如ZYSPD40K385B4型（8/20μs波形40KA）；第采用通流量相對較小些的電源防雷器，如ZYSPD20K385C /4型（8/20μs波形20KA）；分別安裝于總配電箱與基站設備之間的電源線路上。若級與第二級之間電源線路長度小于15米，則兩級之間需串聯一 組退耦器；如果基站設備開關電源內原配有防雷器，則第可省略。
4、從機房至天線的同軸電纜應從鐵塔中心引下(不采用傳統的同軸電纜金屬外護層上、中、下三點接在鐵塔上的方案),只在下部外護層接地，可減少同軸電纜內導體上感應電流強度。
5、天饋線避雷器可安裝在機房?jī)?nèi)走線架上，天饋線避雷器的接地應接機房匯流排。

機房應采用四組接地方式： 　　(1)交流工作接地，接地電阻值≤4 歐姆； 　　(2)安全保護接地 PE，接地電阻值≤4 歐姆； 　　(3)計算機直流接地 TE，接地電阻值≤1 歐姆； 　　(4)防雷接地，接地電阻值≤4 歐姆； 　　計算機機房宜采用四種接地共用一組接地裝置，其接地電阻值≤1 歐姆。機房使用低壓電力電纜的三根相線及零線在進交流屏之前,應分別就近 對地加裝避雷器；電力變壓器低壓側的每根相線應分別就近對地加裝避雷器。交 流屏輸入端、自動穩壓穩流的控制電路,均應有雷電浪涌過電壓防護裝置。
采用避雷帶和避雷網保護時，廠區防雷接地，每一座房屋至少有兩根引下線（投影面積小于50m2的建筑物可只用一根）。避雷引下線hao好對稱布置，例如兩根引下線成‘一’字或‘Z’字形，四根引下線要做成'工'字形，引下線間距離不應大于20m，當大于20m時，應在中間多引一根引下線

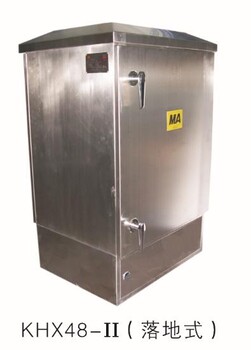

KHX48-II型對應的狀態指示燈不正常，檢查輸入線路是否卡接好。
輸出線路大于10Km后，接上KHX48造成通話質量下降，將對應的路數的撥碼開關關閉，再試試，如果還不行，請檢查交換機或者調度機輸出是否正常。
如還無法排除故障，請與供應商或者與我公司售后部門聯系。
運輸與儲存
運輸
包裝成箱的產品，可在避免雨雪直接淋襲的情況下，用任何運輸工具運輸。
儲存
設備庫房應保持干燥、通風，無酸和堿等腐蝕性氣體。能在儲存溫度為-10℃～+40℃，相對濕度不大于90％的環境中存儲一年。
隨機附件
合格證                                        1份
使用說明書                                    1份
裝箱單                                         1份
工具及膨脹螺絲                            1套
售后服務
凡購買我公司生產的通信產品系列，產品自出廠之日起，一年以內出現的質量問題，本公司將為您提供免費保修服務。超過保修期的機器設備，出現的質量問題，公司負責有償服務，收取適當維修費和材料費。

通信機房工程防雷措施知多少 通信機房防雷接地規范 機房防雷接地方案
機房防雷接地工程非常重要,而我們往往不把它當回事,當發生設備損壞的時候才想到可能是雷擊的緣故,防患于未然才是正道!
通信線路和通信機械接地,是為防雷、防強電、防電磁感應,防電腐蝕,防通信干擾,以及作為通信正常工作和保護人身安全而設。通信機房防雷接地裝置是接地體和接地線的總稱,其作用是將閃電電流導入地下,防雷系統的保護在很大程度上與此有關。應按均壓、等電位的原理,將工作地、保護地和防雷地組成一個聯合接地網
機房的各種接地系統(包括聯合接地,保護接地、防雷接地,以及各種自然接地體等)有兩種設置方式(即分設方式與合設方式),但每處只允許一種設置方式引入電源室的交流電源線,在室外應裝置相應的低壓避雷器及防護橫向電壓的設備。通信機房接地裝置施工方法:
